XSJ系列振弦土壓力盒
發布時間：2023-07-26 09:26????? 瀏覽次數：

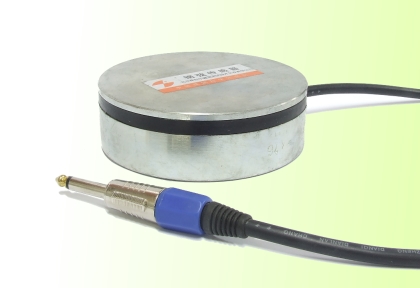

XSJ系列振弦式土壓力盒
| 產品名稱： | XSJ系列振弦式土壓力盒 |
| 儀器型號： | XSJ系列 |
| 生產廠家： | 北京斯創爾建筑測試技術開發有限公司 |
| 工作原理： | |
| 產品用途: | 測量土體和土石體填方工程、壩堤中的總壓力 |
| 測量擋土體、橋墩、管道、鉆孔樁和隧洞襯砌的接觸壓力 | |
| 測量混凝土中的應力 | |
| 產品特點： | |
| - 長期穩定性 | |
| - 壓力測量范圍大 | |
| - 可提供不同類型的傳感器：振弦式，電阻應變片式 | |
| - 不銹鋼材料制作，耐腐蝕 | |
| - 安裝以及操作簡單，容易 | |
| - 內置電涌保護 | |
| - 三重防水（防水街頭、樹脂密封、穿透連接） | |
| - 頻率信號容易處理以及適合遠程傳輸每種形式的壓力計都可使用氣壓式傳感器，電阻式傳感器或振弦式傳感器，各種類型的傳感器都可用便攜式讀數儀讀數，也可以使用數據采集系統，通常每個壓力計都附有出廠校正數據 | |
| 1、XSJ—2型單膜土壓力盒 | ||
| 此產品適合用于市政工程、機場跑道基礎、鐵路、壩體、擋土墻、地下鐵道、隧道、連續墻、地下熱水管道礦山等工程的接觸壓力和基礎壓力的長期觀測中，該產品也可以和瀝青囊配套使用。瀝青囊說明見注解一 | ||
| 型號、名稱 | 規格（Mpa） | 主要技術指標 |
| XYJ—2型單膜土壓力盒 |
0.1,0.2,0.3,0.4, 0.5,0.6,0.8,1.0, 1.5,2.0,2.5,3.0, 5.0,6.0,8.0 外型：Φ112×27.5（mm） |
（1）非線性≤±1.5%F.S. |
| （2）重復性≤±0.5% F.S | ||
| （3）滯后≤±0.5% F.S | ||
| （4）分辨率≤±0.2% F.S | ||
| （5）滿量程輸出量≥450Hz | ||
| （6）溫度漂移≤±0.1% F.S./ ℃ | ||
| （7）零點漂移≤±0.5% F.S | ||
| （8）溫度范圍―10∽+60℃ | ||
| （9）絕緣范圍≥500MΩ | ||
| 2、XYJ—3型土壓力盒 | ||
| XYJ—3型土壓力盒適合用于市政工程、機場跑道基礎、鐵路、壩體、擋土墻、地下鐵道、隧道、連續墻、地下熱水管道礦山等工程的接觸壓力和基礎壓力的長期觀測中 | ||
| 型號、名稱 | 規格（Mpa） | 主要技術指標 |
| XYJ—3型單膜土壓力盒 |
0.1,0.2,0.3,0.4, 0.5,0.6,0.8,1.0, 1.5,2.0,2.5,3.0, 5.0,6.0,8.0 外型：35×160∽180 （H/Φ）（mm） |
（1）非線性≤±1.5%F.S. |
|
（2）重復性≤±0.5% F.S （3）滯后≤±0.5% F.S |
||
| （4）分辨率≤±0.2% F.S | ||
| （5）滿量程輸出量≥450Hz | ||
| （6）溫度漂移≤±0.1% F.S./ ℃ | ||
| （7）零點漂移≤±1.0% F.S.(三個月) | ||
| （8）溫度范圍―10∽+60℃ | ||
| （9）絕緣范圍≥500MΩ | ||
| 3、XYJ—4型土壓力盒 | ||
| XYJ—4型土壓力盒適合用于市政工程、機場跑道基礎、鐵路、壩體、擋土墻、地下鐵道、隧道、連續墻、地下熱水管道礦山等工程的接觸壓力和基礎壓力的長期觀測中 | ||
| 型號、名稱 | 規格（Mpa） | 主要技術指標 |
| XYJ—4型壓軸式雙膜土壓力盒 |
0.1,0.2,0.3,0.4, 0.5,0.6,0.8,1.0, 1.5,2.0,2.5,3.0, 5.0,6.0,8.0 外型： （H/Φ）114×37（mm） |
（1）非線性≤±1.5%F.S. |
| （2）重復性≤±0.5% F.S | ||
| （3）滯后≤±0.5% F.S | ||
| （4）分辨率≤±0.2% F.S | ||
| （5）滿量程輸出量≥450Hz | ||
| （6）溫度漂移≤±0.1% F.S./ ℃ | ||
| （7）零點漂移≤±0.5% F.S.(三個月) | ||
| （8）溫度范圍―10∽+60℃ | ||
| （9）絕緣范圍≥500MΩ | ||
